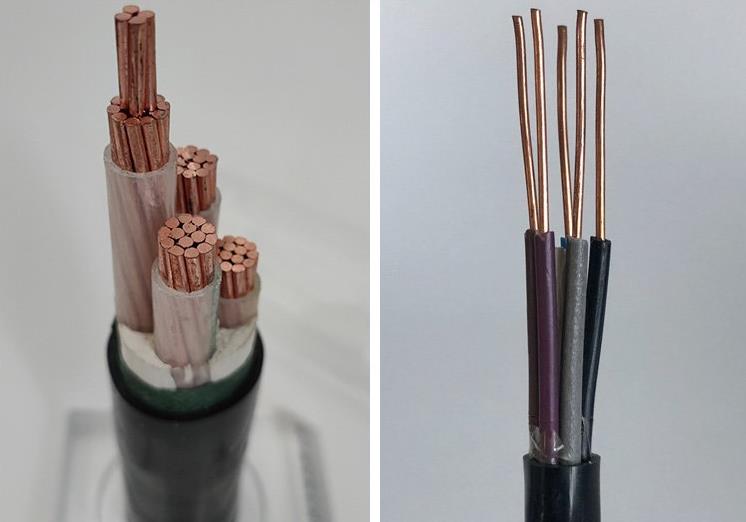

經常跟電線電纜打交道的人會發現，電線電纜有好幾種顏色，綠，黃，紅，藍，黑，白，棕等，有的是單根，有的是兩色絞，四色絞，這些不同顏色代表什么意思？這些不同電線電纜的區別又在哪里？

電線電纜皮套顏色電線電纜導線外皮顏色的規定

國標：黃、綠、紅．藍分別代表A．B．C．N

1 依導線顏色標志電路時

（1） 黑色：裝置和設備的內部布線。

（2） 棕色：直流電路的正極。

（3）紅色：三相電路和C相；

半導體三極管的集電極；

半導體二極管、整流二極管或可控硅管的陰極。

（4）黃色：三相電路的A相；

半導體三極管的基極；

可控硅管和雙向可控硅管的控制極。

（5）綠色：三相電路的B相。

（6）藍色：直流電路的負極；

半導體三極管的發射極；

半導體二極管、整流二極管或可控硅管的陽極。

（7） 淡藍色：三相電路的零線或中性線；

直流電路的接地中線。

（8） 白色：雙向可控硅管的主電極；

無指定用色的半導體電路。

（9） 黃和綠雙色（每種色寬約15~100毫米交替貼接）；安全用的接地線。

（10） 紅、黑色并行：用雙芯導線或雙根絞線連接的交流電路。

2 依電路選擇導線顏色時

（1） 交流三相電路的

A相：黃色； B相：綠色； C相：紅色；

零線或中性線，淡藍色；

安全用的接地線：黃和綠雙色。

（2） 用雙芯導線或雙根絞線連接的交流電路：紅黑色并行。

（3）直流電路的

正極：棕色；負極：藍色 ； 接地中線：淡藍色

（4）半導體電路的半導體三極管的

集電極：紅色； 基極： 黃色； 發射極：藍色。

半導體二極管和整流二極管的

陽極：藍色； 陰極：紅色。

可控硅管的

陽極：藍色；控制極：黃色；陰極：紅色。

雙向可控硅管的控制極：黃色； 主電極：白色。

（5）整個裝置及設備的內部布線一般推薦：黑色；

半導體電路：白色；

有混淆時：容許選指定用色外的其它顏色（如：橙、紫、灰、綠藍、玫瑰紅等）。

（6） 具體標色時，在一根導線上，如遇有兩種或兩種以上的可標色，視該電路的特定情況，依電路中需要表示的某種含義進行定色。
